浅谈高压水射流切割

 二维码
作者:海德水刀内贸部网址:http://www.hdwaterjet.cn

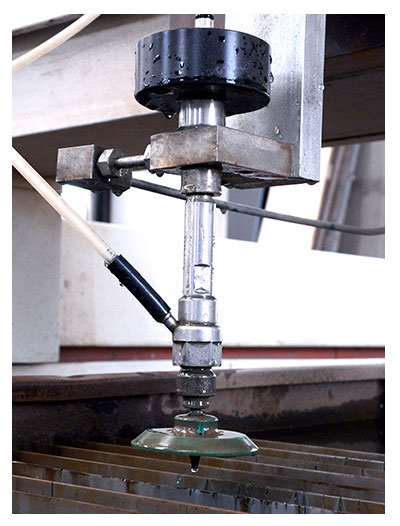

高压水射流切割

海德水刀

这项新技术采用的是水的0.80~1.50mm射流,喷射速度为600~800米/秒(速度大于2马赫)。水压为3000~4000巴(bar),用水量每分钟仅4升。
为了用磨料如氧化铝或碳化硅等切割不锈钢,在喷射水流抵达钢材前,向水流内射入磨料颗粒。现代化的设备可切割20.0mm厚的不锈钢。切边准确、切面干净光滑。
切割作用所产生的热由水带走,金属温度仅为50~60℃。这样再加上由喷射水流在金属上所产生的力,就可以防止变型,提高切割精度。
高压磨料水射流切割技术在石材加工(石材拼花)上的应用
高压磨料水射流切割,也称为水刀,是利用水射流技术和高速磨削技术发展起来的一项新技术。其原理是:将水加压至200~400MPa的压力,使水有了巨大的压力能,送至孔径很小的喷嘴中,这时加入磨料,水与磨料经混合后,以两倍于音速的高速度喷出,形成对石材工件的切割作用,这个切割作用由三种力完成:固体磨料的冲蚀作用、带磨料的水对工件的剪切作用、磨料对工件表面的微加工作用。
石材的拼花是由多种图形组成的,在一些精细曲线的加工上,传统的带锯、线锯、手工已经很难完成较复杂的图案,即使加工出,曲线之间的吻合度也差,利用高压磨料水射流切割技术加工石材异型件,可以很好地解决这类难题。高压磨料水射流切割机的主要技术参数(不同设计有不同的参数)见表1。石材的拼花或异型图案通过AUTOCAD软件制成后,由扫描仪输入计算机,经过计算机编排后,输给高压磨料水射流切割机进行工作。因切割的石材品种不同,需要对数据进行调整,表2是加工几个石材品种的主要参考数据。
性能指标
参 数
性能指标
参 数
切割精度/mm
切割压力范围/MPa
最大水流量/(L/min)
喷砂管内孔直径/mm
三相电机功率/kW
三相电机额定转速/
(r/min)
水泵电机功率/kW
±0.25
100~400
2~4
0.4~0.8
15
700~730
0.335
步进电机额定转矩
/N·m
空气压缩机压力/MPa
磨料品种
磨料粒度/目
计算机
12
0.6~0.8
石榴石、金刚砂、
氧化铝、碳化硅、
金刚石
60~120
奔腾3以上
表2 国产高压磨料水射流切割机切割几种石材的主要参数
石材品种
厚度/mm
水压力/MPa
切割速度/(mm/min)
切割质量
金花米黄
大花白
幻彩红
印度红
大花绿
20
16
20
20
15
230
180
200
225
230
100
80
70
80
105
切口光滑、吻合度好
切口光滑、吻合度好
切口光滑、吻合度好
切口光滑、吻合度好
切口光滑、吻合度好
高压水射流切割机目前已有几十种规格,但主要区分在磨料水的混合上,有前混合式,即磨料水没有进入喷前就已混合好,经过压力后喷出;后混合式,即水与磨料在喷嘴中混合后立即喷出。两种混合方式的不同使机器设计时就造成了系统设计的不同。
