海德水刀系列
海德便携式水切割机
评论:0
备  注: 便携式水刀价格,欢迎您的咨询,咨询热线:400-8080-602
产品型号: 便携式水刀
结构类型: 便携式水切割机,能够满足多种不同需求的野外便携切割需求,多种便携切割行动工装可供选择。
详细描述
产品评论(0)

海德便携式水切割设备以水作为工作介质,具有“冷切割”特性,消除了常规切割方式带来的高温、静电、火花等致爆危险。针对您不同的工作环境和切割要求,海德水刀将为您设计专业的便携式水切割方案。

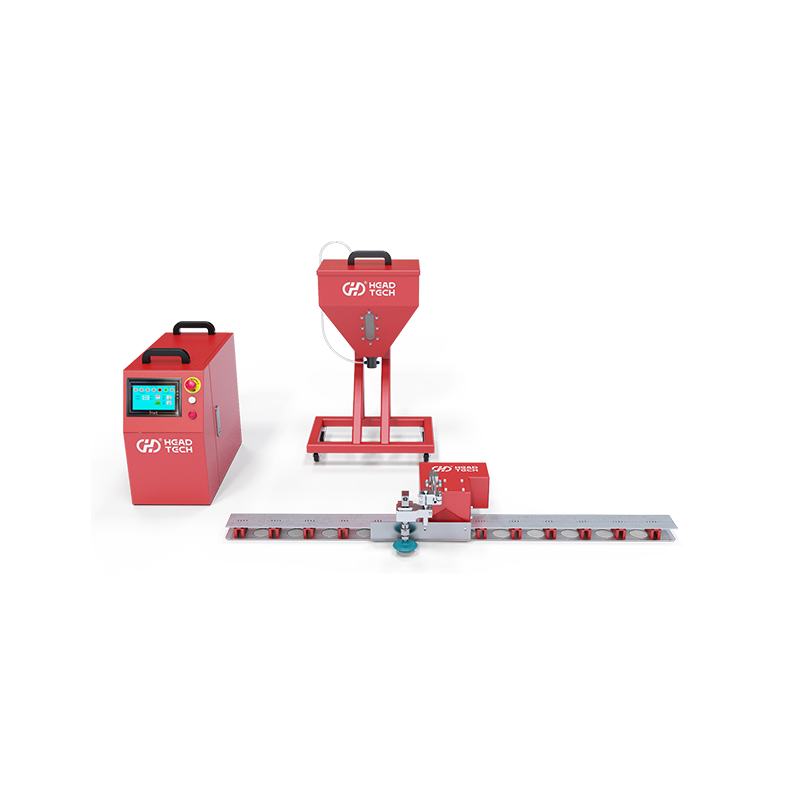

便携式水切割机主要组成部分

超高压发生器、行走工装及切割头、高压管线、供砂系统、储水箱、自吸泵等共同组成。

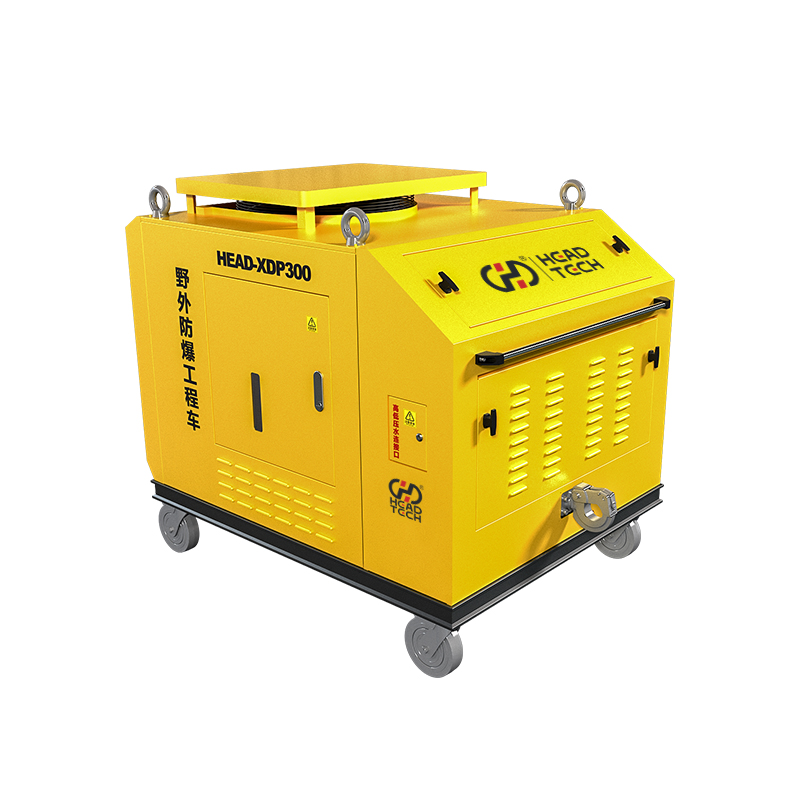

超高压发生器(高压泵) HEAD05022Z

主要技术参数

增压类型为直接驱动。

●控制方式:触摸屏操作,PLC控制

●最大排水量为20L/min

●孔最大直径1.19mm

●最大工作压力为50MPa

●功率要求:22kw(也可定制,380V/50Hz主电机采用伺服电机)

●无需外部冷却装置,自动冷却系统


更多规格:另有420MPa、380MPa高压泵可供选择。


切割头及切割管线

●新型切割头,结构设计合理,保证宝石喷嘴与混砂管的同心,使切割能力更强,延长砂管的使用寿命。

●采用美国原装进口砂管,高品质,更为耐用。

●采用高品质高耐磨高强度高压管,能够保证长时间长距离的高压水输送,输送长度可根据需要延伸到30米以上。

●高压管线布局合理,保证长时间无故障工作。

海德水刀

供砂系统

●切割硬质材料需要在高压水中添加磨料,供砂箱与刀头体相连,高压水在快速通过时会产生负压,直接将磨料吸入水中进行混合,形成加沙高压水。

●供砂箱体积小重量轻,结构简单,便于操作。

●取消气动供砂,无需电控,操作简单方便,运行可靠,免维护。


海德水刀

水循环

●增压器长时间工作油温会持续升高,通过外置水箱和高压发生器中的板式换热器让水和油进行循环交替换热,实现长时间工作的目的。

●增压器供水与冷却水共有一个水箱,减少复杂管路,节省占地面积。

●结构简单,减少环境使用要求。

●可根据需要存储适量的水量,解决野外无水源作业

海德水刀

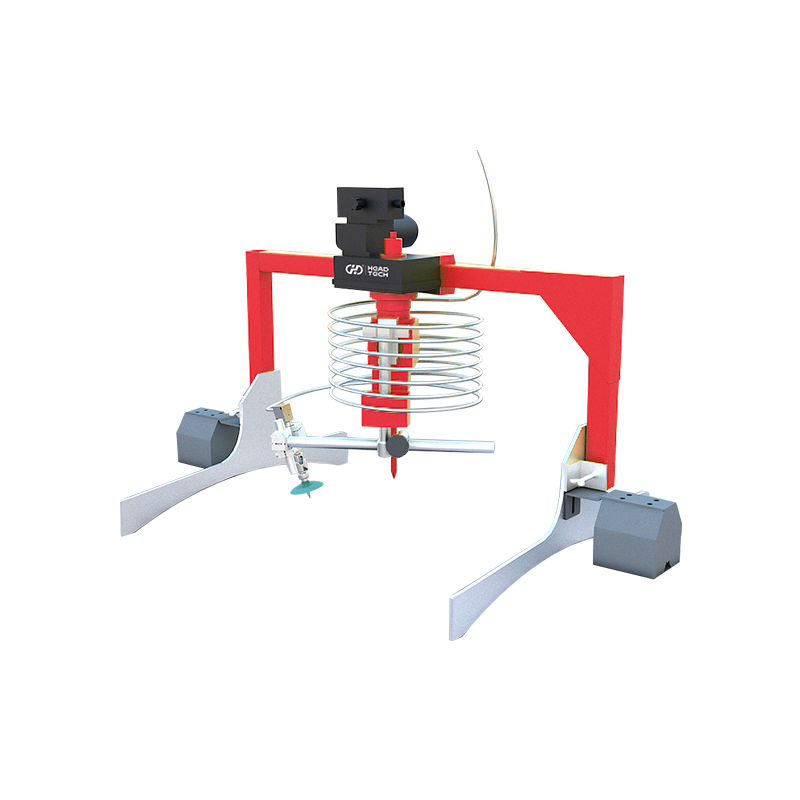

刀头自行走工装选型

罐壁打孔专用

海德便携式水切割机行走工装


此方案是我公司针对大型油罐、天然气罐等大型易燃易爆罐体侧壁打孔所设计的水切割解决方案,彻底解决以往传统切割高切割难度、高风险的问题。

一. 采用电磁铁吸附罐体表面,操作简单、稳定性好。

二. 内置伺服电机带动刀头匀速旋转,以保证切割精度和流畅度。

三. 切割刀头与旋转轴连接的刀头接杆可滑动调节,以控制切割半径大小。

四. 采用内置电机和线路,保证长时间使用和恶劣天气使用。

便携式链条管道切割行走小车海德便携式水切割机行走工装


参数表

名称

参数描述

名称

参数描述

机身尺寸

420X 610 X 400(mm)

切割管径范围

320-3000mm

机身重量

17kg

切割精度

1mm

总重量

约24kg

切割方向

正反可调

额定功率

60W

切割破口角度

±45度

电源

交流220V/50HZ

横向切割范围

0-250mm


性能特点

一. 超高的切割精度

1. 采用轨道+链条复合行走机构,保证切割轨迹起点与终点重合;

2. 圆度和圆柱度误差自动互补,切割精度达1mm。

二. 方便的控制模式

1. 本地、远程两种控制模式;

2. 操作简单,无专业的培训;

3. 远程控制模式采用远程控制盒,操作者可远距离操作,为工厂及现场施工增加了安全,为操作者带来了健康。同时操作

者可以以舒适的姿势来工作,缓解工作疲劳,有利于提高工作效率。

三. 简便的安装过程

1. 链条采用设计新颖的活扣,取代传统链条接头,根据钢管直径任意调节,数秒完成链条连接;

2. 主机采用铝制机身,搬运轻巧;

四. 更长的使用寿命

  双链轮结构,将链条预紧力对电机的损害降低最低,延长电机使用寿命。

五. 更强的适应能力

1. 采用柔性轨道,一种轨道适应多种管径;

2. 轨道式切割不收钢管外涂层影响;

3. 对于螺旋钢管、表面粗糙的钢管、截面变形的钢管都有自适应性。

六. 优越的防滑性能

1. 主机链条采用精心设计的防滑链条;

2. 轨道上设计的防滑带,可保证主机行走均匀不打滑。

便携式磁力管道切割行走小车

海德便携式水切割机行走工装



参数表

名称

参数描述

名称

参数描述

机身尺寸

350 X 310 X 180(mm)

切割管径范围

>108mm

机身重量

20kg

切割精度

1mm

电源

交流220V/50HZ

磁性吸附力

>50kg


性能特点

一. 磁力管道切割小车具有两组四个永久磁性轮,通过传动机构自动环绕钢管进行切割;

二. 由于磁性轮的吸附力,该切割机也可在平、立、横、仰各种空间位置上进行全位置多向切割;

三. 具有电网电压自动补偿功能,在电压波动较大的情况下,机器能保持匀速爬行;

四. 使用该切割小车可提高功效,保证质量,减轻劳动强度。

便携式数控切割行走小车

海德便携式水切割机行走工装


参数表

名称

参数描述

名称

参数描述

电源

交流220V/50HZ

液晶屏规格

5.7寸

机身重量

80kg

切割精度

1mm

功率

180W

有效切割范围

X轴:1200mm

Y轴:2000mm


性能特点

一. 有数控系统,能切割任意复杂的平面图形;

二. 主机纵向导轨采用进口精密双轴直线导轨,横向由精密传动系统及铝合金型材料组成,传动稳定,精度高;

三. 编程套料上手容易,即可对简单图形手工编程,也可对复杂图形自动套料编程;

四. 文字传输,存贮灵活方便,支持USB和RS232接口;

五. 5.7英寸液晶显示,全中文菜单,汉字提示,直观易学。

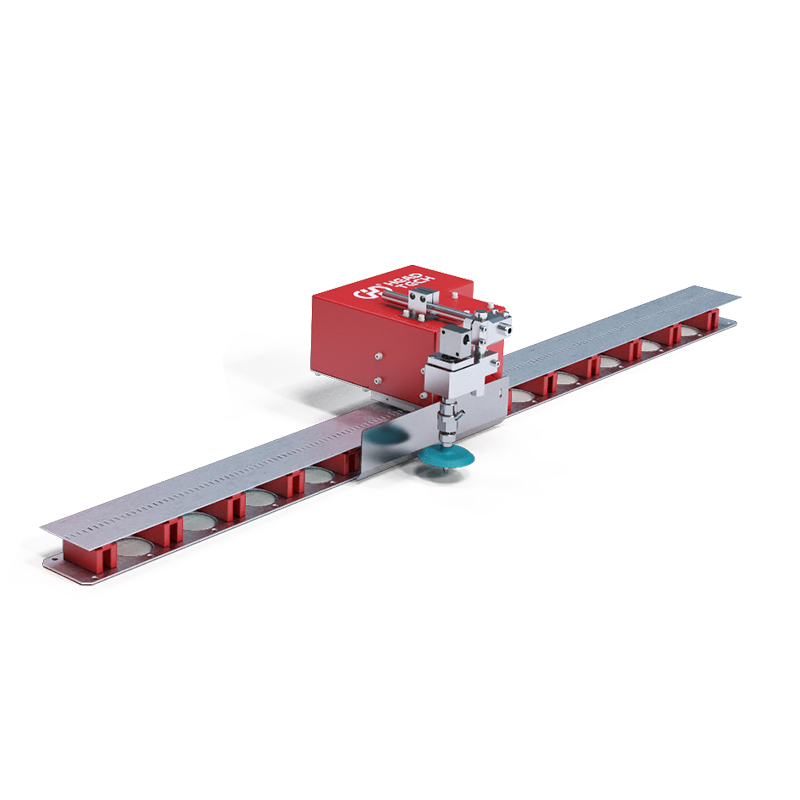

便携式直线切割行走小车

海德便携式水切割机行走工装




参数表

名称

参数描述

名称

参数描述

机身尺寸

470 X 230 X 240(mm)

机身重量

16kg

切割精度

0.1mm

电源

交流220V/50HZ


性能特点

一. 机身采用高强度铝锭材料,精密压铸而成;

二. 调速系统采用可控硅触角调速;

三. 管路总成装有快速开关,提高功效;

四. 以直线切割为主,可做>200mm的圆周切。

咨询热线

关于我们


售后服务


海德便携式水刀切割机


选配项
无线遥控操作手柄
软水器
冷却塔
油冷机
FastCAM自动编辑套料软件
自动探高系统
随动系统
翻转架平台
淹没式平台
自动除砂系统

▲无线遥控操作手柄(选配)

* WHB06是专门海德水切割系统而设计的无线遥控器, 它可以实现遥控操作水切割机,远距离进行各种材料的加工操作,提高工作效率。

* 具有显示功能,能实时显示X,Y,Z轴的工件坐标、机械坐标,能显示速度、步进值等。
* 可设置工件原点、回工作原点,回机械原点、进给速度调节、步进值、高压、油泵、水泵、砂阀、水开关、模拟加工、XYZ三轴的正反方向移动控制等
* 采用高性能无线传输技术、跳频传输,数据加密、抗干扰性强,稳定可靠,支持64套无线遥控器同时使用。
海德水刀无线遥控操作手柄


▲软水器(选配)


软水器

水切割机专用软水器
去除水中的钙、镁离子,延长高压密封、喷嘴等高压零件的使用寿命
出水量可达2吨/小时,可同时供多台设备使用


▲冷却塔(选配)


·更好的保障液压系统的连续稳定使用
·更节约宝贵水资源
·可确保液压系统油温控制在45℃ 以下工作
·与油冷机等专用设备比,成本低。
·降温效果基本上可以达到系统要求。

冷却塔


▲油冷机(选配)


油冷机

·水切割机专用油冷机
·主机采用全新进口名牌压缩机,运行可靠,效率高,噪音低等..
·进口品牌专用油泵,压力大,稳定性高,恒久耐用...
·采用进口数字式控制器,精度高,使用范围广.
·可以有效的控制油温在任何要求的范围内。可以工作环境温度在45度时保持正常工作。


▲FastCAM自动编辑套料软件(选配)


*专业的优化套料引擎,具有自动、手动、矩阵、自动排紧,以及自动手动交互式套料等多种优化套料方式和方法

*多种格式文件套料,包括DXF/DWG/CAM/NC文件
*单一或批量读入或导入文件,进行快速自动套料
*设置零件按行排、列排和矩阵方式自动套料
*剩余板材的编辑和管理,以及对剩余板材或是不规则板材进行套料
*单板和多板自动连续套料
*手动交互式套料,零件可任意移动、旋转、翻转




▲自动探高系统(选配)


沈阳海德科技有限公司自主研发和生产的自动探高系统可以实现在初始阶段开始切割前确定水切割机砂管与切割工件表面距离的作用,一般要求为3-5mm,采用传统方式人工对刀则会出现偏差,难以掌握,造成砂管与切割工件表面发生碰撞现象,采用自动探高系统则能解决此难题。

此自动探高系统可以通过水切割机软件控制,在开始切割之前,探杆向下探出,保证与切割刀头之间的距离为3-5mm, 随后Z轴自动下降,直到探杆触到切割材料表面,自动探高上的限位传感器接收到信号,传给CNC 控制系统后,则自动伸缩回弹(此项动作依靠气动来完成,压力为0.2Mpa), 不影响切割刀头工作。

此探高系统可应用于标准三轴刀头,动态切割刀头,用于保证切割精度,是一种非常专业实用的自动对刀机构。



随动系统

▲随动系统(选配)


为解决表面凸凹不平材料的切割问题,沈阳海德科技有限公司自主研发了随动系统,此系统可以随着凹凸不平表面进行随动切割。一般应用在在角度较平缓的平坡和慢坡。此系统 不需要用气压将机构弹回,可以实时跟进切割刀头,不影响切割过程。此系统在标准三轴水切割系统中可起到很好的作用。

海德水刀随动系统            F:\水切割机工作资料\随动系统\QQ图片20170725104046.jpg            F:\水切割机工作资料\随动系统\QQ图片20170725104152.jpg


翻转架平台(选配)

  沈阳海德科技有限公司根据多年水切割机的实际切割经验,专门为解决脆性材料切割而设计两款翻转切割平台。ABUIABACGAAgnZGa5gUoPXxQMwgAU4-AI.JPG

  落地式上料翻转平台是专门为大型石材切割而设计的。此平台采用了最新的翻转结构设计,其中平台最大翻转角度85度,上料高度距离地面仅为100毫米,最大承重1000公斤,采用液压升降方式等诸多设计都是最符合石材切割要求的。使原来需要几个人上料的情况得以改变,目前只需要一个人就能完成全部上料过程。简单,方便,大量减少劳动力成本的同时将石材的破损率降到最低。此切割平台的结构在水切割机领域内是首次使用。产品一经使用得到了广大石材加工用户的高度评价。

  另外一款翻转平台是专门为解决大型玻璃在加工后的搬运问题而设计的。此平台可以切割最长4000毫米的玻璃,平台承重为1000公斤,翻转最大角度85度,采用液压升降方式。玻璃在普通水切割机平台上切割后,尤其是在玻璃上切割多个大面积的不规则孔洞后,在玻璃立起搬运的过程中玻璃的破损率是相当高的,以目前市场最为流行的钢化玻璃台面的切割最为明显。在玻璃深加工客户一致的建议要求下,玻璃切割翻转平台终于设计成功,目前已经为国内外玻璃深加工客户解决了许多的难题,设备得到了用户的一致好评。


淹没式平台(选配)



淹没式切割平台是海德根据高端客户需求研制的。工件可以在水平面以下100mm 进行切割。此种切割方式有种于切割时噪音的控制及水箭的反射,可以在切割时保证环境的更加的清洁。水面升高和下降的速度可根据客户需要进行调节,一般控制在20-60秒之间。




自动除砂系统(选配)

自动除砂系统是专门为高端客户定制的

自动除砂系统可以在不停机的情况下将水箱中的砂水混合物通过泵输送到自动除砂系统中,经过除砂系统中的沉淀装置,快速将砂水进行分离,水再流回水箱中,待除砂系统中的砂子达到容纳限时,再进清理。

这样可以最大限度的节省人力,减少清理时对水箱的损坏。

时刻保持水箱中砂的含量最少。

最大限度的保持切割环境的卫生。


自动除砂
