海德前混防爆便携式水切割机
评论:0
备  注: 便携式水刀价格,欢迎您的咨询,咨询热线:400-8080-602
产品型号: 便携式水刀
描述: 水刀水切割机多少钱一台,目前水刀分有三轴、四轴、五轴水刀,目前主流是三轴和五轴水刀,我公司主要针对石材、瓷砖拼花行业研发的海德AB、AC五轴水刀,具体水刀价格,欢迎您的咨询,咨询热线:400-8080-602
详细描述

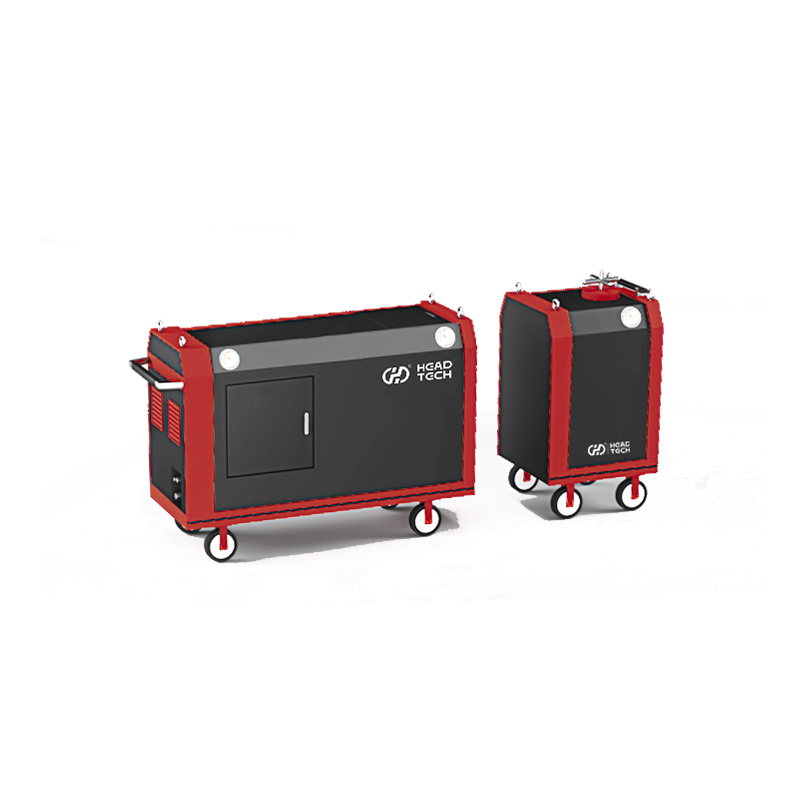

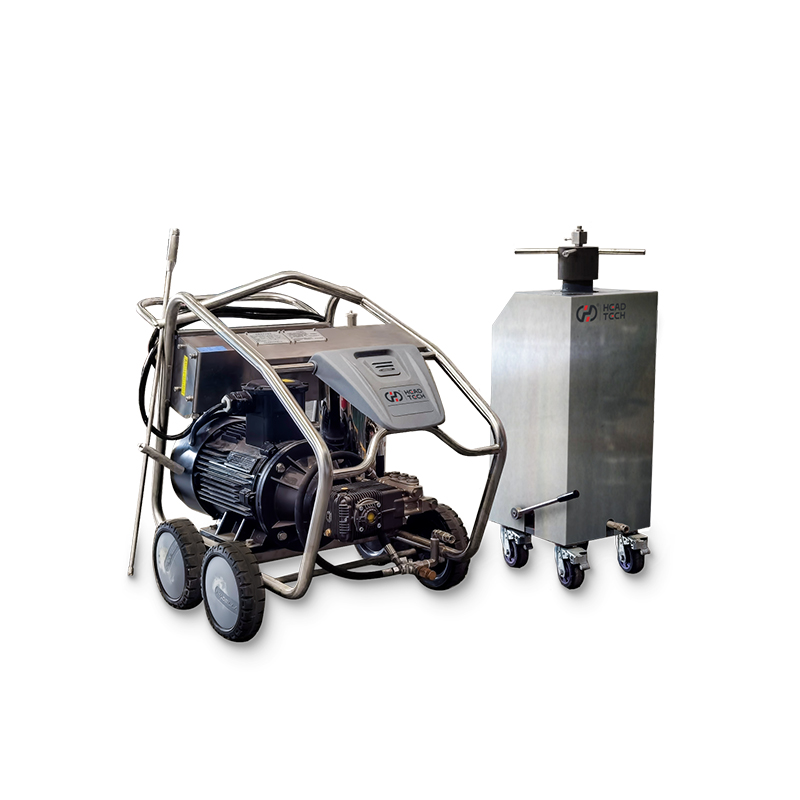

分体式前混合冷切割系统介绍

高压磨料水射流切割的应用技术主要有两种,一种是后混合磨料水射流切割,另一种是前混合磨料水射流切割。两种水切割机各自有各自的优势,本文探讨的是高压磨料水切割在空气中进行切割的状态,属于非淹没射流。对前混合磨料水射流的原理、效率、静电、火花进行分析安全优势。

    前混合磨料水射流是将磨料与水预先混合加压后输送到切割喷嘴,从而产生高速的液固两相混合射流。切割能力强,所需的工作压力低。

    前混合磨料水射流的工作压力低,能够降低对操作人员危险性,更有利于作业安全,尤其是易燃易爆环境的行业,在对安全压力阈值要求苛刻的条件下前混合磨料水射流具有明显的优势。由于射流切割过程中可以消除静电和温度火星颗粒,前混合磨料水射流能够更好的应对一些防火防爆防静电的特殊作业环境。






主要技术参数

  • 防爆标志:Exd II CT4 Gb

  • 工作压力:50MPa

  • 喷嘴直径:1.0mm

  • 切割速度(5mm厚钢板):14mm/min

  • 噪声声压级:90dB(A)

  • 外形尺寸(长×宽×高):1260×680×830mm

  • 设备重量:390kg

  • 功率:15kW

  • 电压:380V

  • 过滤器容积:8.4L

  • 水泵流量:11L/min

  • 砂罐容积:11.8L

刀头自行走工装选型

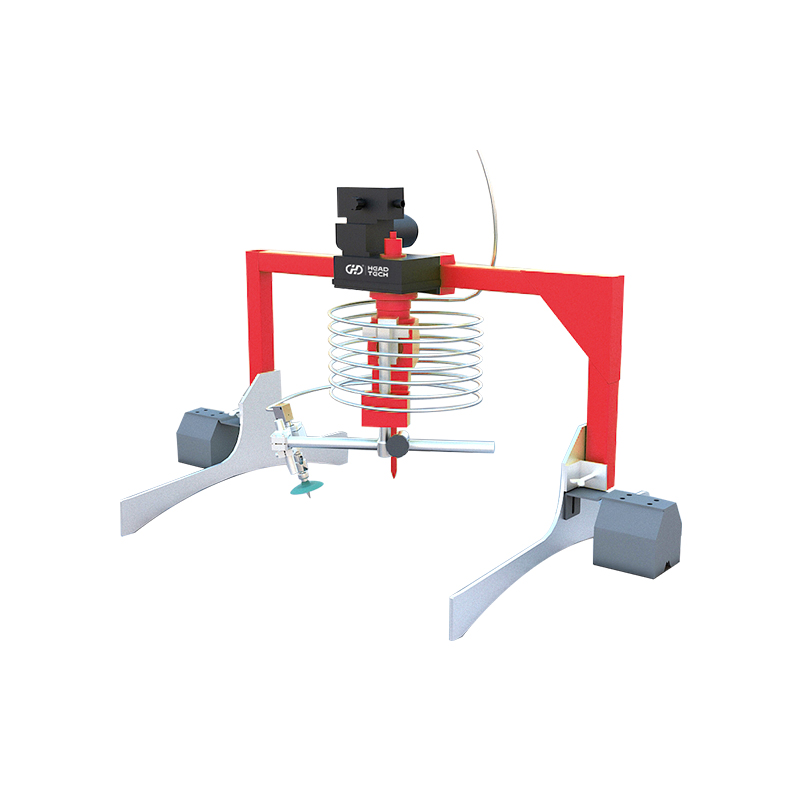

罐壁打孔专用

海德便携式水切割机行走工装


此方案是我公司针对大型油罐、天然气罐等大型易燃易爆罐体侧壁打孔所设计的水切割解决方案,彻底解决以往传统切割高切割难度、高风险的问题。

一. 采用电磁铁吸附罐体表面,操作简单、稳定性好。

二. 内置伺服电机带动刀头匀速旋转,以保证切割精度和流畅度。

三. 切割刀头与旋转轴连接的刀头接杆可滑动调节,以控制切割半径大小。

四. 采用内置电机和线路,保证长时间使用和恶劣天气使用。

便携式链条管道切割行走小车海德便携式水切割机行走工装


参数表

名称

参数描述

名称

参数描述

机身尺寸

420X 610 X 400(mm)

切割管径范围

320-3000mm

机身重量

17kg

切割精度

1mm

总重量

约24kg

切割方向

正反可调

额定功率

60W

切割破口角度

±45度

电源

交流220V/50HZ

横向切割范围

0-250mm


性能特点

一. 超高的切割精度

1. 采用轨道+链条复合行走机构,保证切割轨迹起点与终点重合;

2. 圆度和圆柱度误差自动互补,切割精度达1mm。

二. 方便的控制模式

1. 本地、远程两种控制模式;

2. 操作简单,无专业的培训;

3. 远程控制模式采用远程控制盒,操作者可远距离操作,为工厂及现场施工增加了安全,为操作者带来了健康。同时操作

者可以以舒适的姿势来工作,缓解工作疲劳,有利于提高工作效率。

三. 简便的安装过程

1. 链条采用设计新颖的活扣,取代传统链条接头,根据钢管直径任意调节,数秒完成链条连接;

2. 主机采用铝制机身,搬运轻巧;

四. 更长的使用寿命

  双链轮结构,将链条预紧力对电机的损害降低最低,延长电机使用寿命。

五. 更强的适应能力

1. 采用柔性轨道,一种轨道适应多种管径;

2. 轨道式切割不收钢管外涂层影响;

3. 对于螺旋钢管、表面粗糙的钢管、截面变形的钢管都有自适应性。

六. 优越的防滑性能

1. 主机链条采用精心设计的防滑链条;

2. 轨道上设计的防滑带,可保证主机行走均匀不打滑。

便携式磁力管道切割行走小车

海德便携式水切割机行走工装



参数表

名称

参数描述

名称

参数描述

机身尺寸

350 X 310 X 180(mm)

切割管径范围

>108mm

机身重量

20kg

切割精度

1mm

电源

交流220V/50HZ

磁性吸附力

>50kg


性能特点

一. 磁力管道切割小车具有两组四个永久磁性轮,通过传动机构自动环绕钢管进行切割;

二. 由于磁性轮的吸附力,该切割机也可在平、立、横、仰各种空间位置上进行全位置多向切割;

三. 具有电网电压自动补偿功能,在电压波动较大的情况下,机器能保持匀速爬行;

四. 使用该切割小车可提高功效,保证质量,减轻劳动强度。

便携式数控切割行走小车

海德便携式水切割机行走工装


参数表

名称

参数描述

名称

参数描述

电源

交流220V/50HZ

液晶屏规格

5.7寸

机身重量

80kg

切割精度

1mm

功率

180W

有效切割范围

X轴:1200mm

Y轴:2000mm


性能特点

一. 有数控系统,能切割任意复杂的平面图形;

二. 主机纵向导轨采用进口精密双轴直线导轨,横向由精密传动系统及铝合金型材料组成,传动稳定,精度高;

三. 编程套料上手容易,即可对简单图形手工编程,也可对复杂图形自动套料编程;

四. 文字传输,存贮灵活方便,支持USB和RS232接口;

五. 5.7英寸液晶显示,全中文菜单,汉字提示,直观易学。

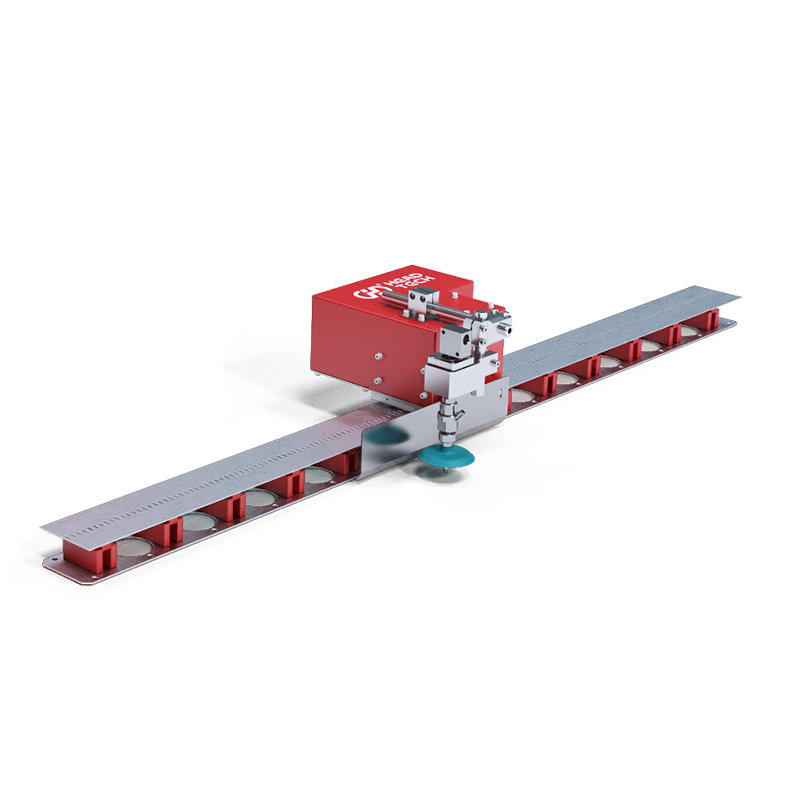

便携式直线切割行走小车

海德便携式水切割机行走工装




参数表

名称

参数描述

名称

参数描述

机身尺寸

470 X 230 X 240(mm)

机身重量

16kg

切割精度

0.1mm

电源

交流220V/50HZ


性能特点

一. 机身采用高强度铝锭材料,精密压铸而成;

二. 调速系统采用可控硅触角调速;

三. 管路总成装有快速开关,提高功效;

四. 以直线切割为主,可做>200mm的圆周切。
